Proxy Protocol 설정 및 사용하는 이유

Proxy Protocol이란?

Proxy Protocol은 TCP(또는 UDP) 기반 연결에서 중간 프록시 장비가 프록시 이전의 실제 클라이언트 IP 및 PORT정보를 최종 목적지 서버로 전달하기 위해 사용되는 프로토콜입니다.



Proxy Protocol은 TCP Header가 아닌 TCP Payload의 시작 부분에 클라이언트 정보가 포함되도록 정의된 프로토콜입니다.

## Protocol은 구문, 의미, 타이밍이 맞아야 함.

## 따라서 보내는 쪽에서도 Proxy Protocol이 세팅이 돼 있어야 하며, 받는 쪽에서도 Proxy Protocol 관련 설정이 돼 있어야 함.



최종적으로 정리하자면

Proxy Protocol은 TCP 헤더를 변경하지 않으며, TCP 연결 이후 TCP payload의 첫 데이터에 별도의 헤더를 삽입합니다.
해당 헤더는 커널이 아닌 애플리케이션에서 해석해야 하며, 프록시 장비뿐 아니라 서버 측에서도 Proxy Protocol을 지원해야 합니다.

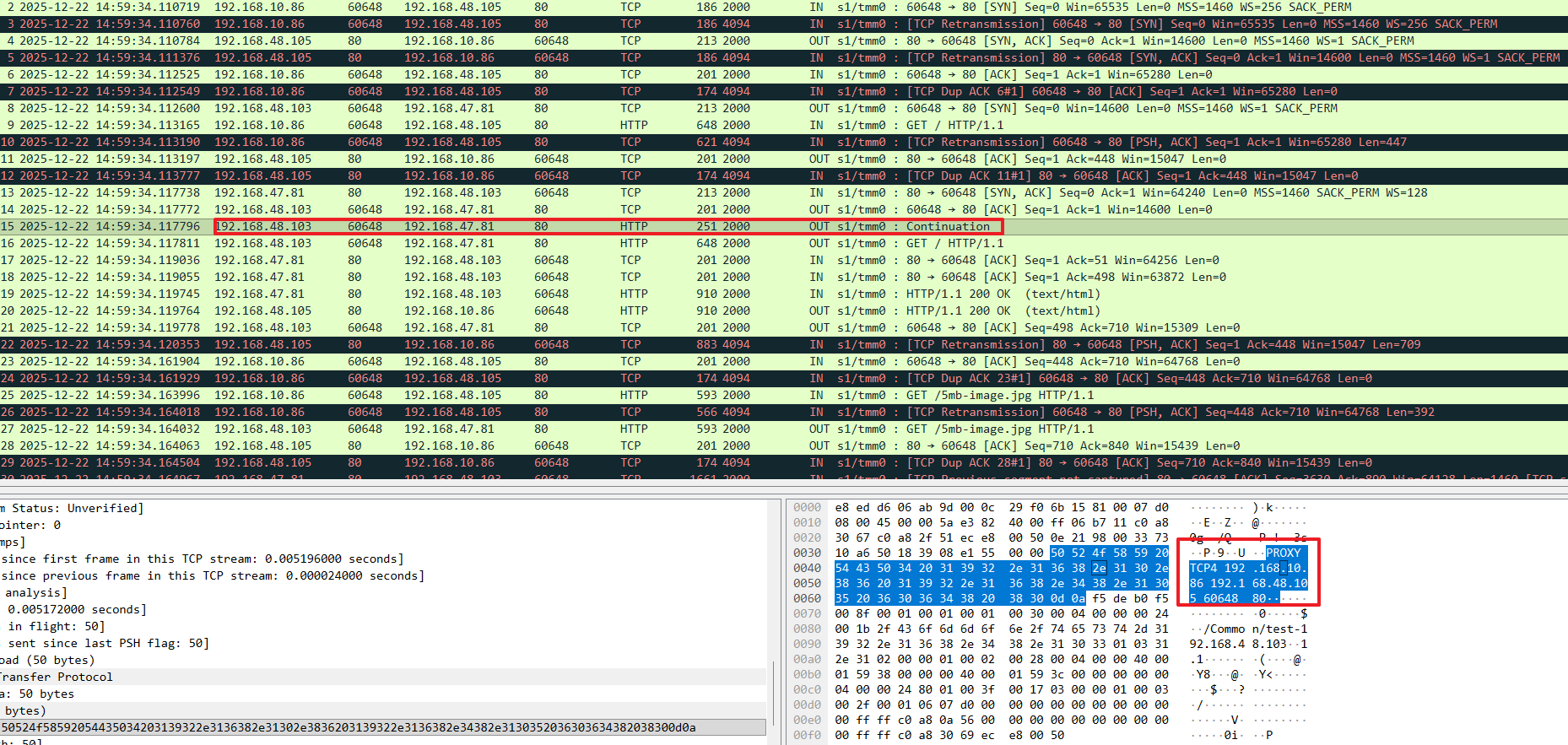

Proxy Protocol은 TCP 연결이 설정된 이후, HTTP 요청(GET / HTTP/1.1)보다 앞선 TCP payload의 시작 지점에 포함됩니다.
v1은 payload의 첫 바이트부터 ‘PROXY ’ 문자열로 시작하며, v2는 payload의 첫 12바이트에 고정된 시그니처를 포함합니다.

---

Proxy Protocol 사용하는 이유

Proxy Protocol은 프록시나 로드밸런서를 거치는 환경에서도, 최종 서버가 실제 클라이언트의 IP 주소와 포트 정보를 정확히 인식할 수 있도록 하기 위해 사용됩니다.

## L7단에서는 X-forwarded-for 사용

---

Proxy Protocol V1과 V2차이

Proxy Protocol에는 V1과 V2가 있으며 각 각의 장단점이 있습니다.



---

Version 1



장점

• 텍스트 기반(ASCII) 으로 사람이 바로 읽을 수 있음
• 구현이 단순하여 호환성이 매우 높음

단점

• 확장 정보(TLV 등)를 담을 수 없음

---

Version 2



장점

• TLV 구조를 통해 추가 정보(SSL, SNI 등) 전달 가능
• 바이너리 기반으로 파싱 성능이 우수함

단점

• 사람이 직접 읽기 어려워 디버깅이 까다로움

---



Proxy Protocol 프록시 장비 설정(F5 기준)

iRule만 사용, 공식사이트에서 확인 가능하며 V1, V2 두 개 모두 확인 가능

---

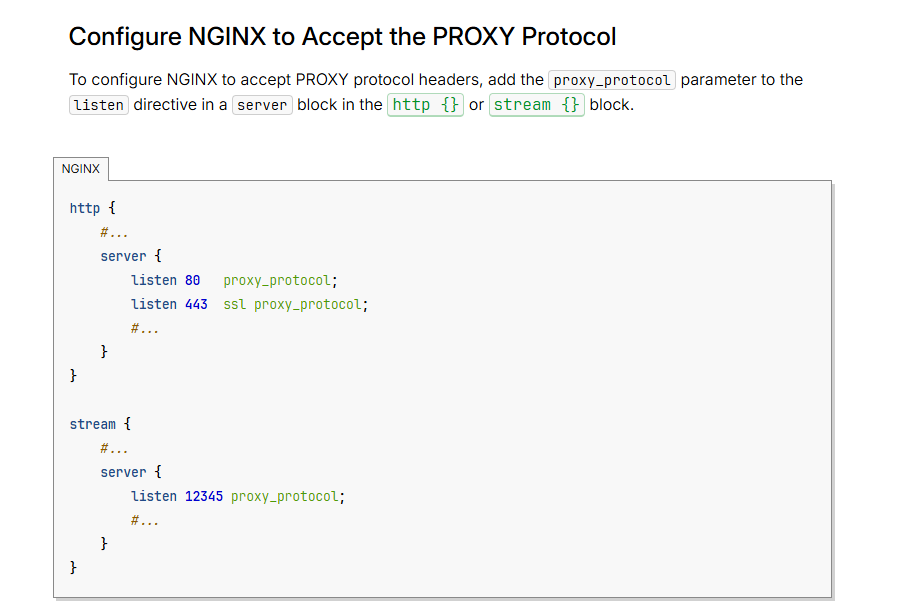

Proxy Protocol 서버 설정(Nginx 기준)

https://docs.nginx.com/nginx/admin-guide/load-balancer/using-proxy-protocol/

## Nginx의 경우 V1, V2를 알아서 호환하기에 위 설정만 진행해도 V1, V2 모두 사용할 수 있습니다.
