오픈스택(OpenStack) 설치 및 LBaas 사용(Feat. F5연동) - 1

목차

1. 오픈스택 설치 지원이 되는 OS

2. 오픈스택 설치 시 필수 서비스

3. 필수 서비스 기능 설명

4, LBaaS 구성 흐름

---

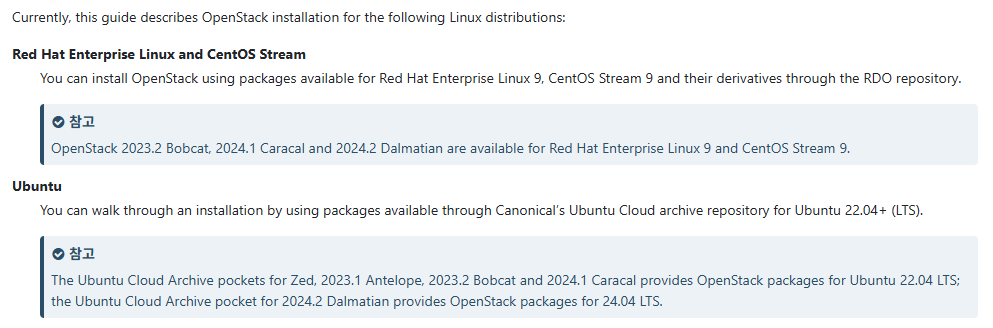

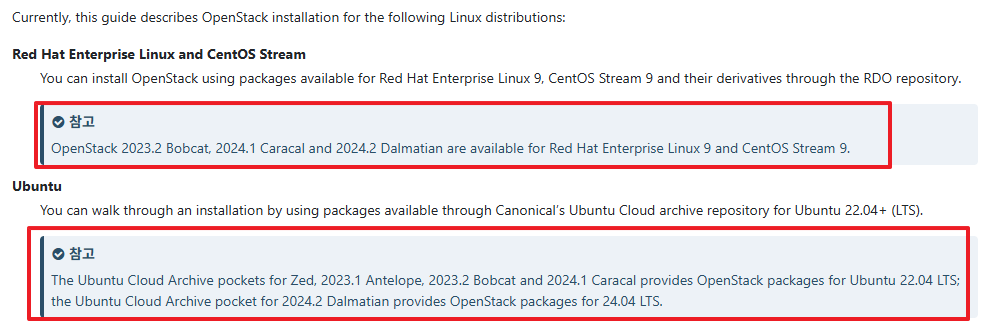

1. 오픈스택 설치 지원이 되는 OS

• Red Hat Linux
• CentOS Stream 9
• Canonical's Ubuntu 22.04+

---

2. 오픈스택 설치 시 필수 서비스

• 오픈스택은 동물이름 또는 지리적 명칭을  사용해서 릴리즈 버전에 이름을 작명합니다.

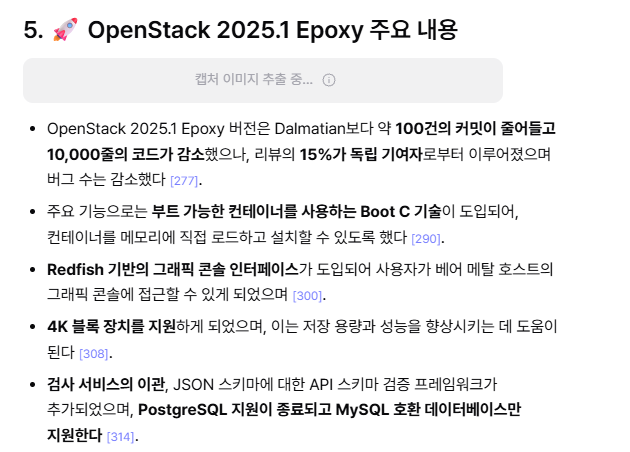

  • 제일 최근에 출시된 버전은 Epoxy이며(이번 이름이 Epoxy인건 이유를 모르겠음....)

    • OpenStack Installation Guides for 2025.1 (Epoxy)
    • OpenStack Installation Guides for 2024.2 (Dalmatian)
    • OpenStack Installation Guides for 2024.1 (Caracal)

OpenStack 기본 필수 서비스(설치해야할 서비스)

Keystone	인증 및 권한 관리 (Identity)
Nova	VM 인스턴스 생성 및 스케줄링 (Compute)
Glance	VM 이미지 저장/관리 (Image)
Neutron	가상 네트워크 구성 (Networking)
Placement	자원 할당 추적 (CPU, RAM 등)
Cinder	블록 스토리지 (선택적이지만 실무에선 사실상 필수)
Horizon	웹 기반 관리 UI (선택 가능, CLI/API로 대체 가능)



LBaaS 사용하기 위한 필수 서비스

Neutron	✅ 필수	네트워크/서브넷/VIP 할당 등
Octavia	✅ 필수	LB 인스턴스 생성, 헬스체크, 구성
Glance	✅ 필수	Octavia Amphora 이미지 저장 (LB 인스턴스 템플릿)
Nova	✅ 필수	Amphora VM(LB)을 생성하는 데 필요
Keystone	✅ 필수	인증 기반 Octavia API 호출
Cinder	⭕ 선택	LB 백엔드 스토리지 연결 시 사용 가능
Barbican	⭕ TLS 설정 시 필요	HTTPS LB 구성 시 인증서 저장소로 사용



기타 서비스

Designate	LB VIP에 연동할 DNS 등록 자동화
Ceilometer + Gnocchi	LB 성능/헬스 체크 데이터 모니터링 및 알림 설정
Heat	LB 포함한 자동화 템플릿(스택) 작성 시 필수
Prometheus + Grafana	Octavia 상태, 트래픽, health monitor 시각화





---

3. 필수 서비스 기능 설명

Keystone	모든 OpenStack 서비스의 중앙 인증/권한 서비스 (Identity Service)→ API 인증, 사용자 토큰 발급
Horizon	웹 기반 대시보드(UI)→ 관리자는 여기서 VM 생성, 이미지 등록 등 조작 가능
Ceilometer	모니터링 및 텔레메트리 수집→ 사용량 집계, 경보 설정, 빌링 기반으로 사용



✅ Compute / Image / Network 중심 레이어

⚙️ Nova (Compute)

• 핵심 가상 머신(VM) 관리 서비스
• VM 부팅, 스케줄링, 라이프사이클 관리
• Glance, Neutron, Cinder 등 여러 서비스와 상호작용

🖼️ Glance (Image)

• VM 이미지를 저장, 등록, 조회하는 서비스
• Nova가 VM 부팅 시 Glance에서 이미지를 가져옴

🌐 Neutron (Networking)

• 가상 네트워크 서비스
• VM 또는 베어메탈에 IP 할당, 라우팅, 방화벽, 보안 그룹 등 설정
• Ironic (베어메탈)과 PXE 네트워크 연동도 제공

---

✅ 스토리지 계층

💽 Cinder (Block Storage)

• VM에 부착하는 볼륨 디바이스 제공
• VM 부팅 후, OS 디스크 외 추가 저장소로 사용됨

🧊 Swift (Object Storage)

• 대용량 오브젝트 저장소 (ex. S3 유사)
• 이미지를 저장하거나, Sahara에서 처리한 데이터 저장소로 사용

---

4. LBaaS 구성 흐름

사용자 요청 → Keystone 인증 → Octavia API 호출
→ Neutron 네트워크/VIP 구성 → Nova가 Amphora VM 생성
→ Amphora 안에서 HAProxy 동작 → 부하 분산 실행
