Lesson 2 - F5를 활용한 네트워크 구성 (Processing Traffic)

Processing Traffic 환경을 구성하기 위해서는 먼저 Pool과 Virtual Server를 만들어야 합니다.



Task 1 - Pool 환경 구성

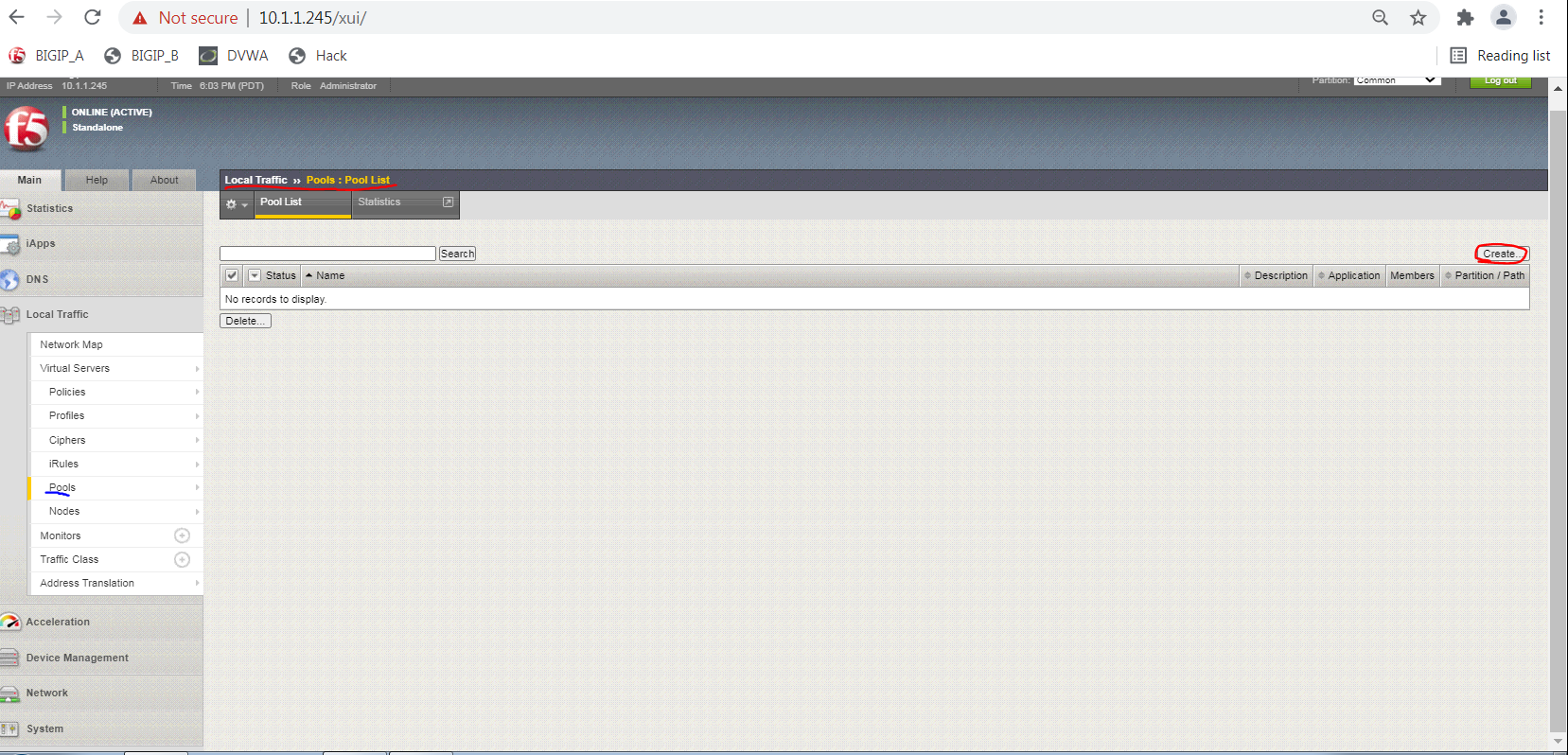

1) 10.1.1.245에 접속 후 Local Traffic > Pools > Pool List page의 Create를 눌러줍니다.

Pool에 접속하여 환경을 구성하는 장면

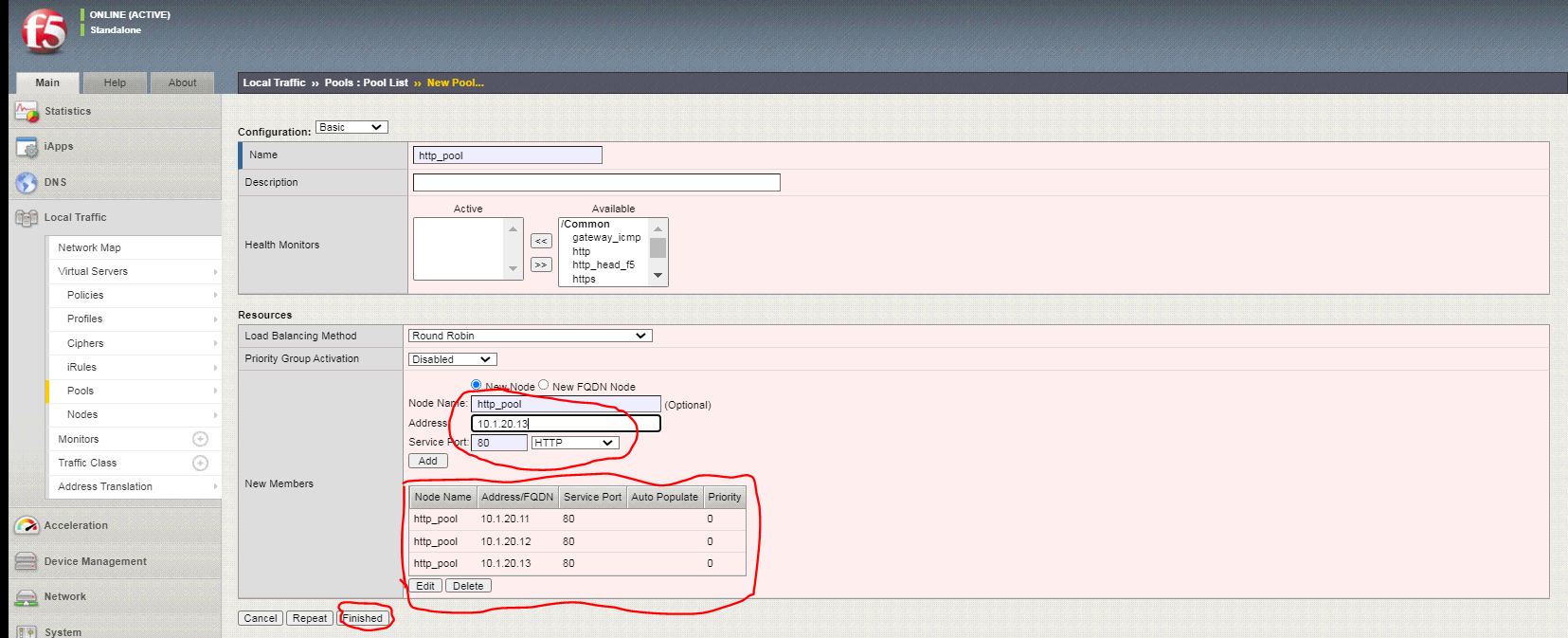

2) Name: http_pool로 설정 후 10.1.20.11~13까지 Service Port 80 번호로 추가 후 Finished를 눌러줍니다.

(설정이 안 된다면 Node Name에서 http_pool을 빼고 진행하시면 됩니다.)

Pool을 설정 중인 모습

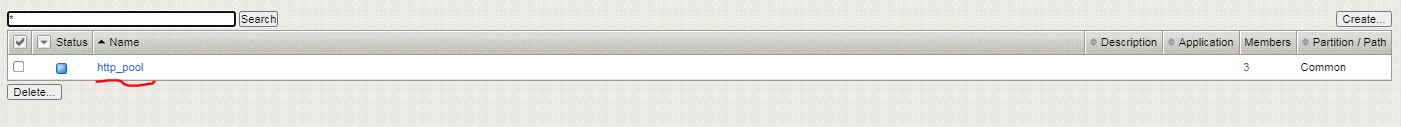

3) 해당 설정이 완료된 것을 확인할 수 있습니다.

설정 완료된 모습



---



Task 2 - Virtual Server 환경을 새로 구성해 줘야 합니다.

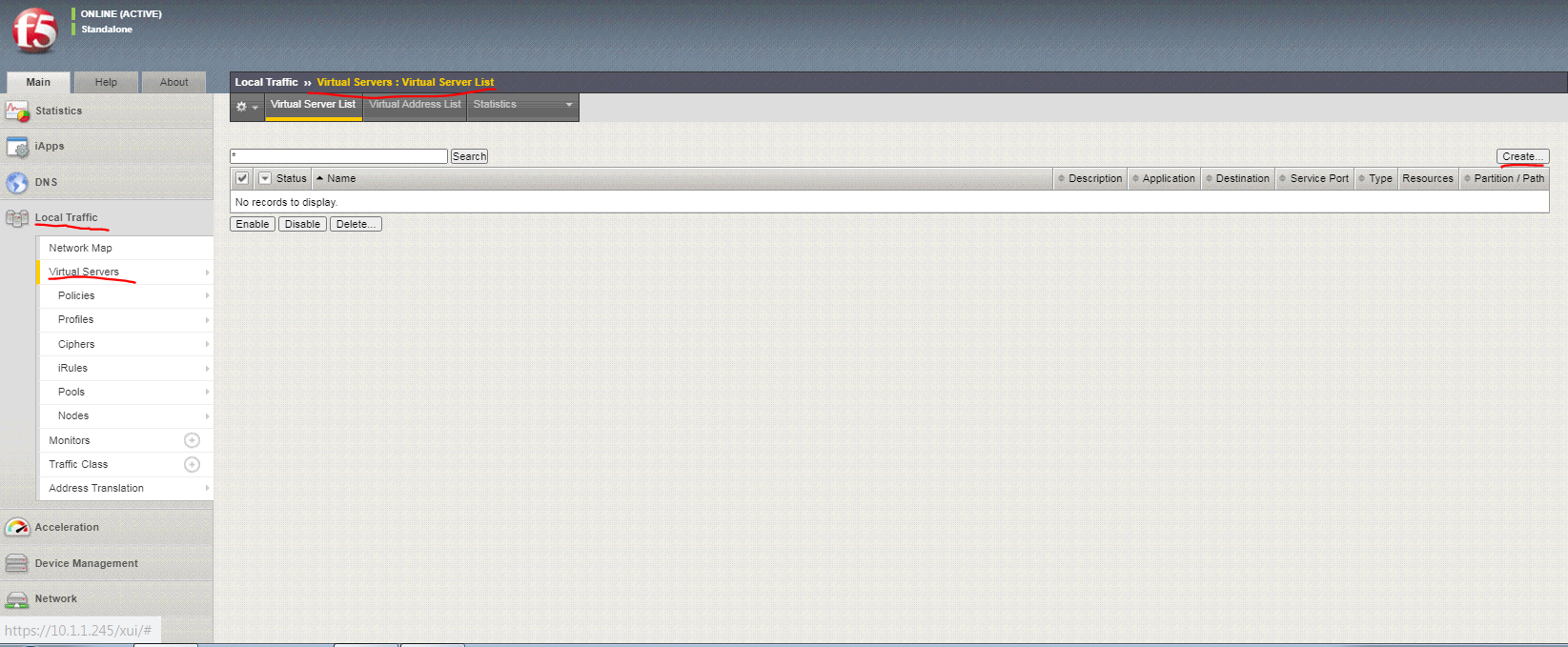

1) Local Traffic > Virtual Servers > Virtual Server List에서 Create를 눌러줍니다.

Virtual Server 환경 구성 장면

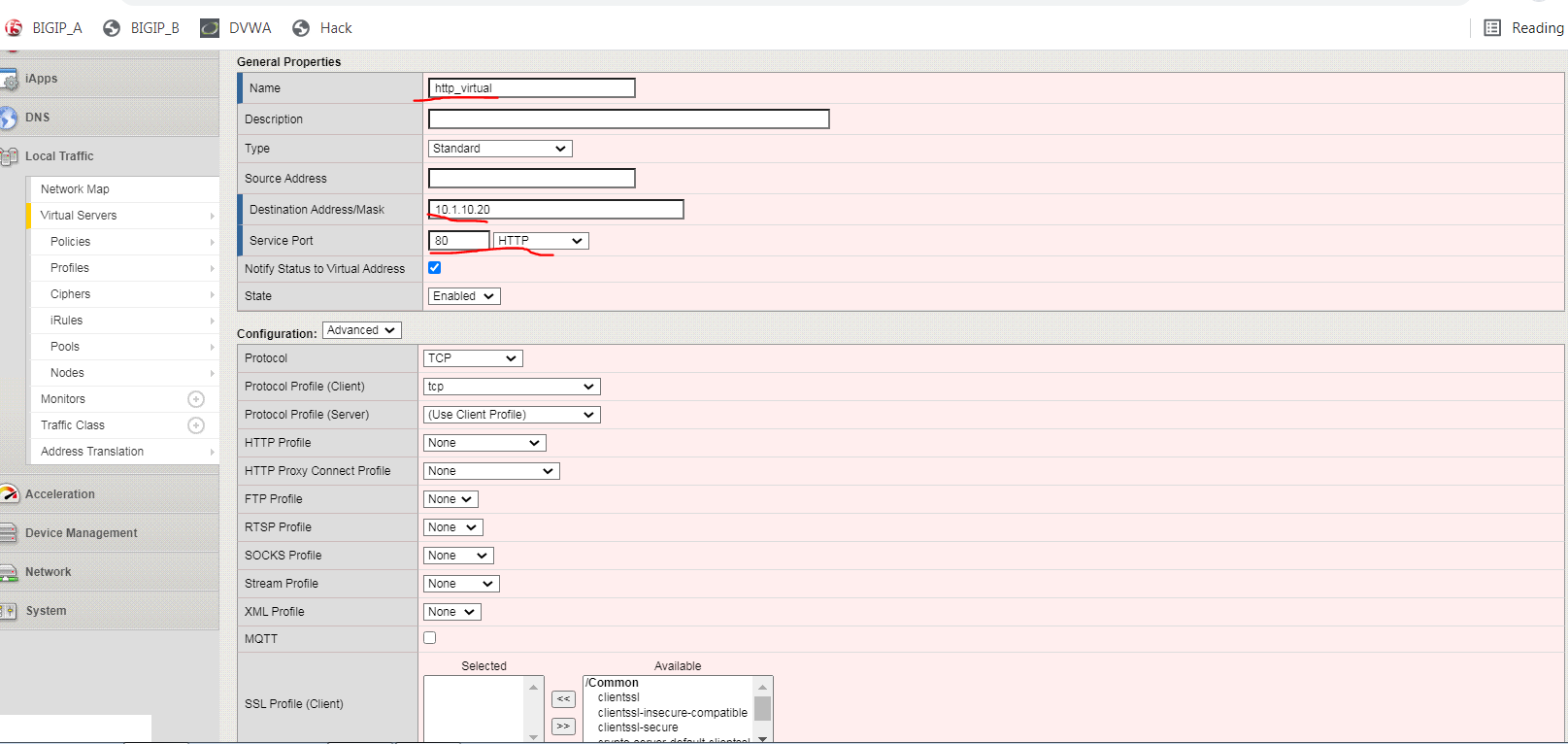

2) Name: http_virtual, Destination Address: 10.1.10.20, Service Port: 80, Default Pool은 http_pool(Task1에서 설정했던것)을 설정해줍니다.

Name, Destination Address, Service Port를 설정해 줍니다.

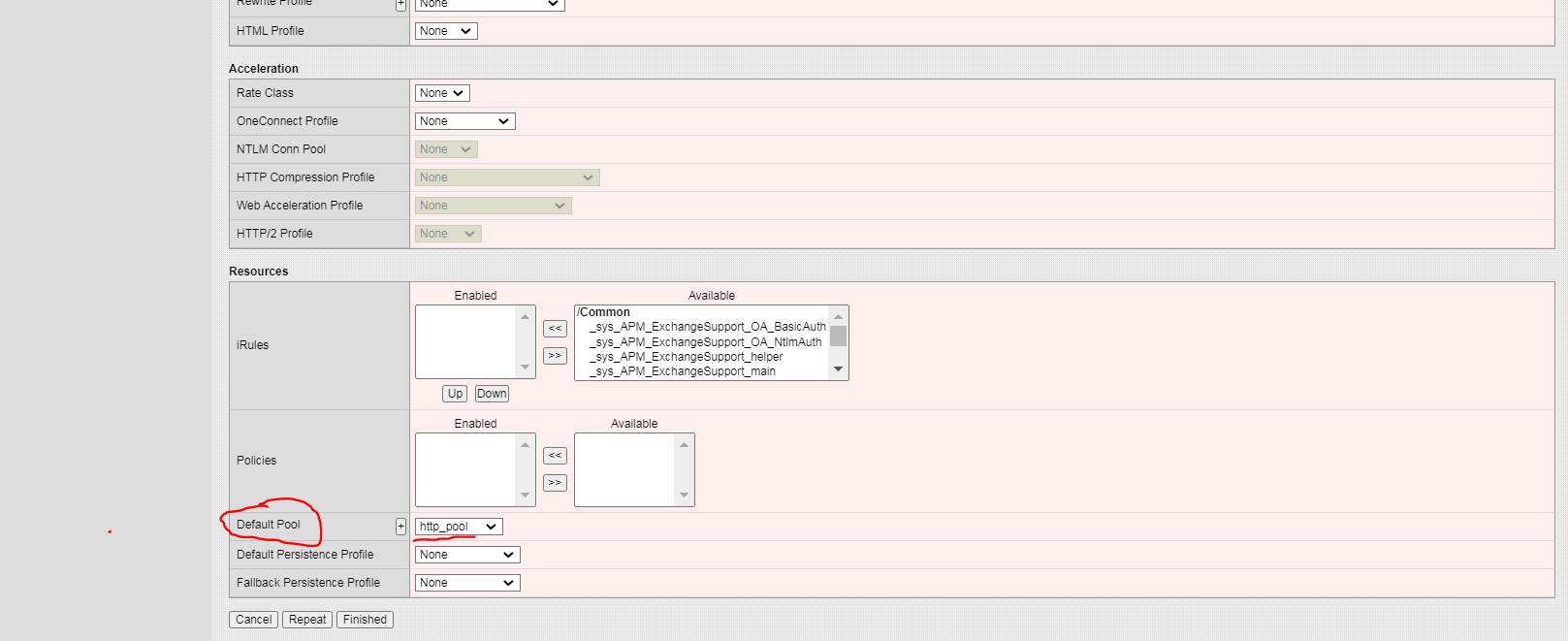

Default Pool은 http_pool로 설정해줍니다.



4) List에서 http_virtual을 확인 할 수 있습니다.

http_virtual을 확인



---



Task 3 - Virtual Server와 Pool 환경 기능 확인

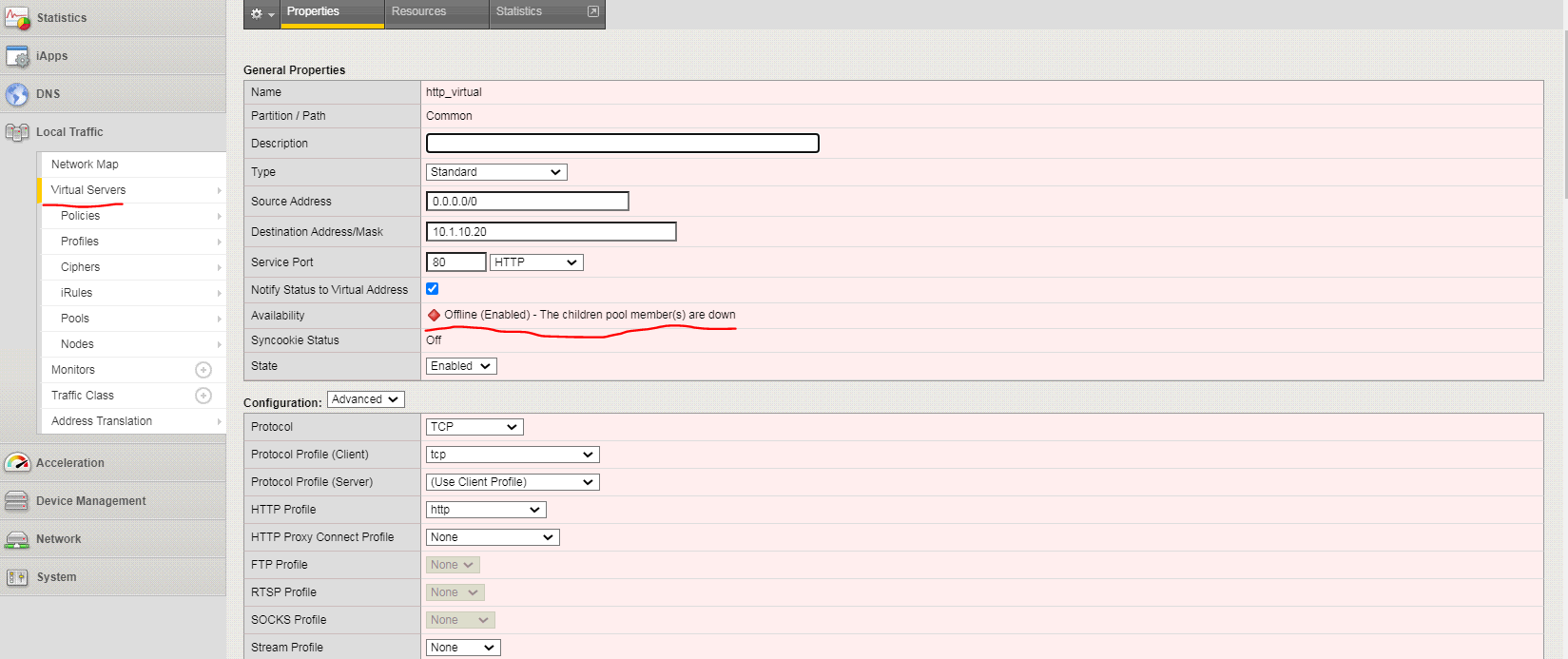

1) The children pool members are down으로 virtual server에 접속이 불가합니다.



2) Input 값은 있으나 output값을 브라우저가 출력하지 못하고 있습니다.

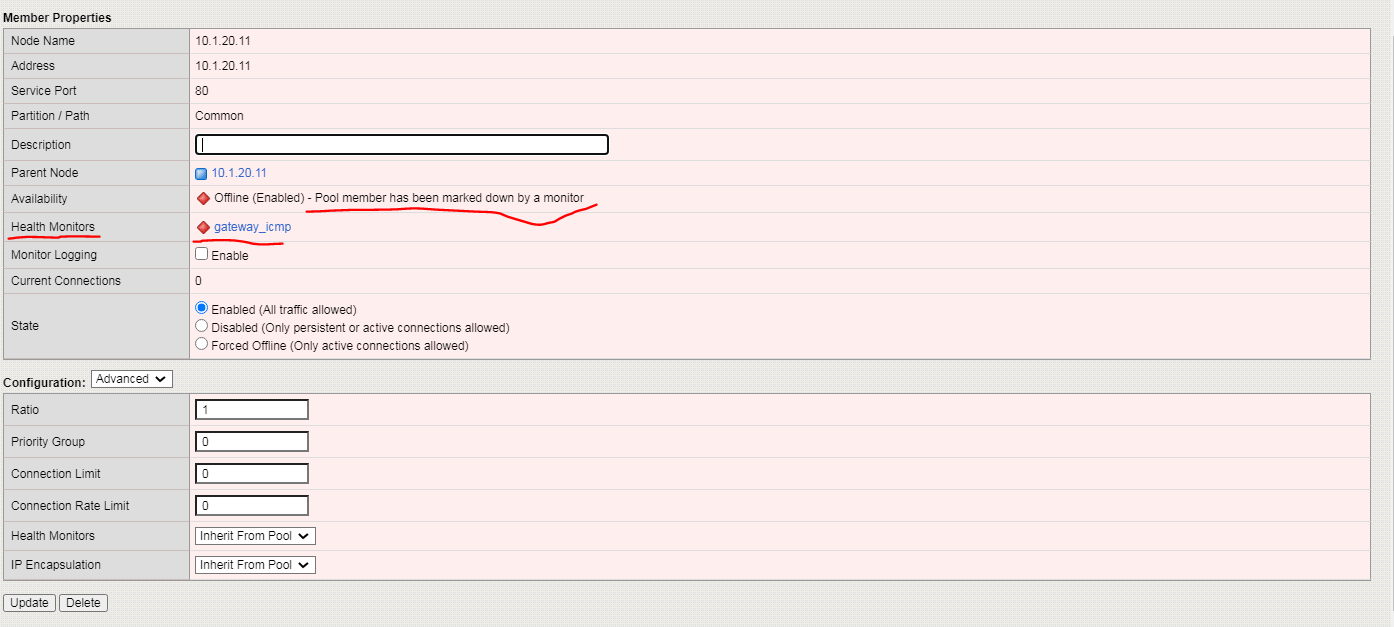

3) 가용성 및 Health Check 시  둘 다 빨간 상태로 표시되고 있습니다.



4) External IP 확인 후 재설정을 통해서 접속



5) 접속 완료(로드 밸런스를 나타냅니다.)

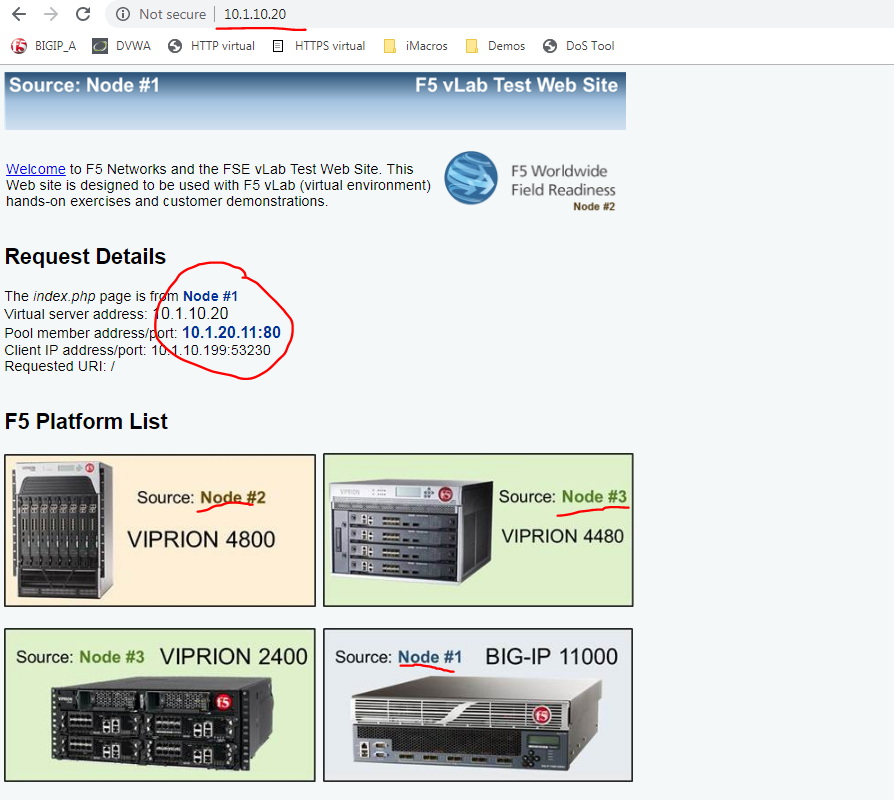

Node #1로 접속한 모습

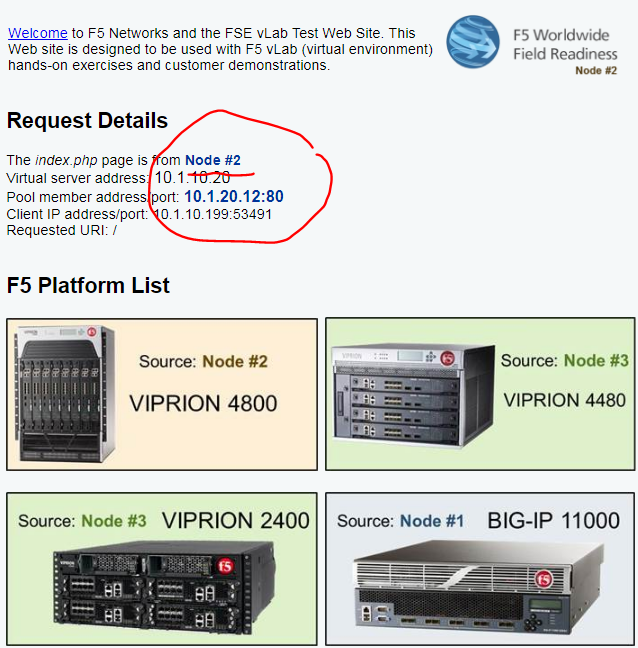

Node #2로 접속하는 모습을 볼 수 있습니다.

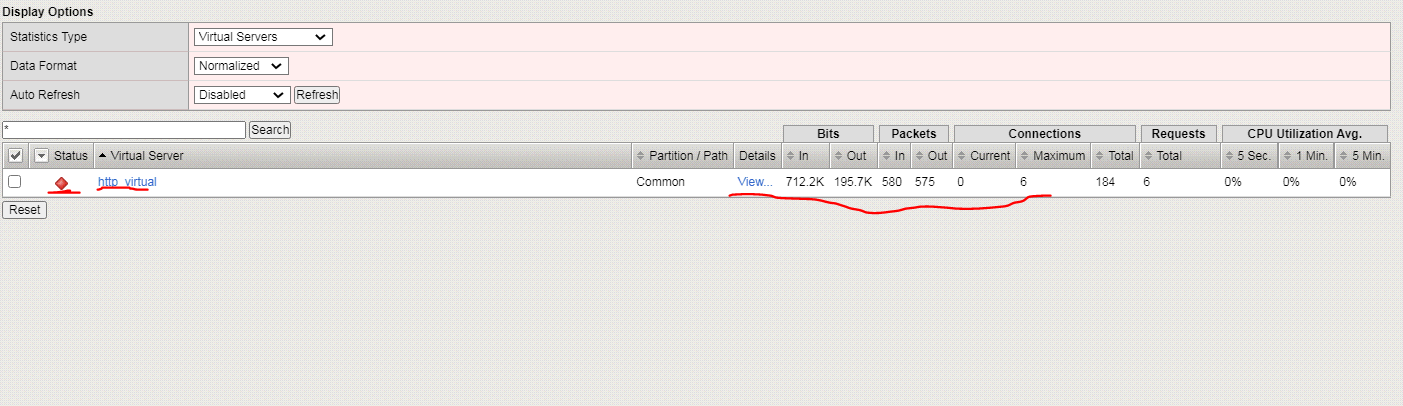

결론-1) Traffic 량을 확인 할 수 있습니다.

F5 새로고침 전 Traffice량

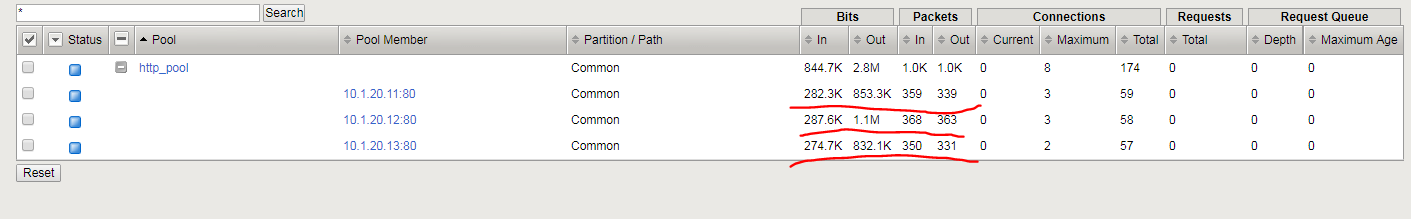

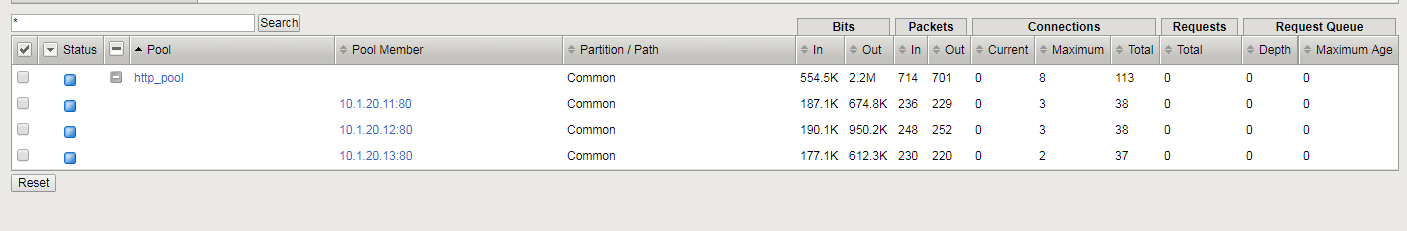

결론-2) 새로 고침 후 각 각의 Traffic 분산량을 확인 할 수 있습니다.

새로 고침 후 Traffic량

---

Task 4 - 가상 서버 SNAT 설정 수정



1) Local Traffice > Virtual Servers > Virtual Server List 에서 http_virtual 선택

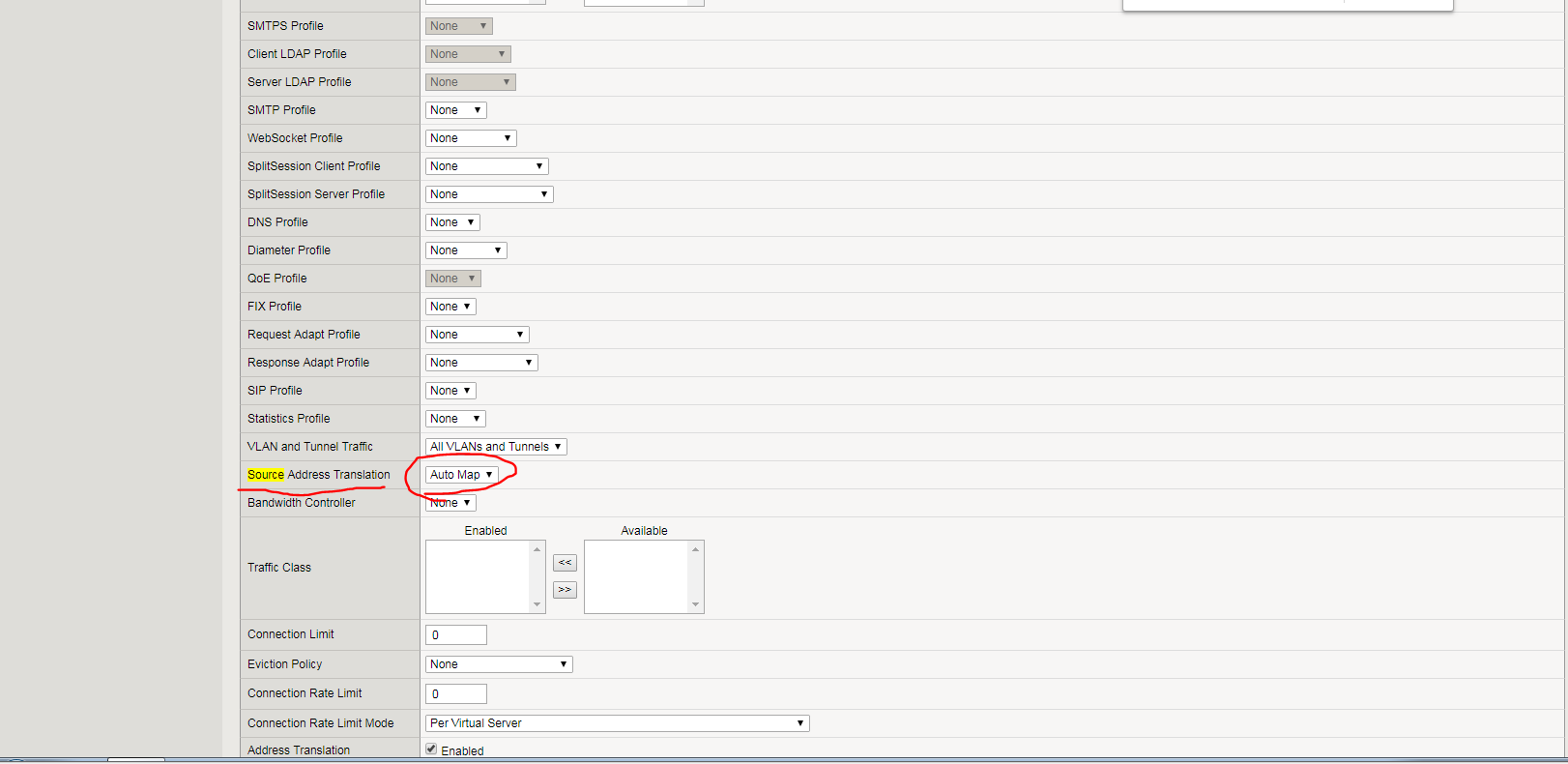

2) Source Address Traslation을 선택하여 Auto Map 으로 변경

Auto Map으로 변경

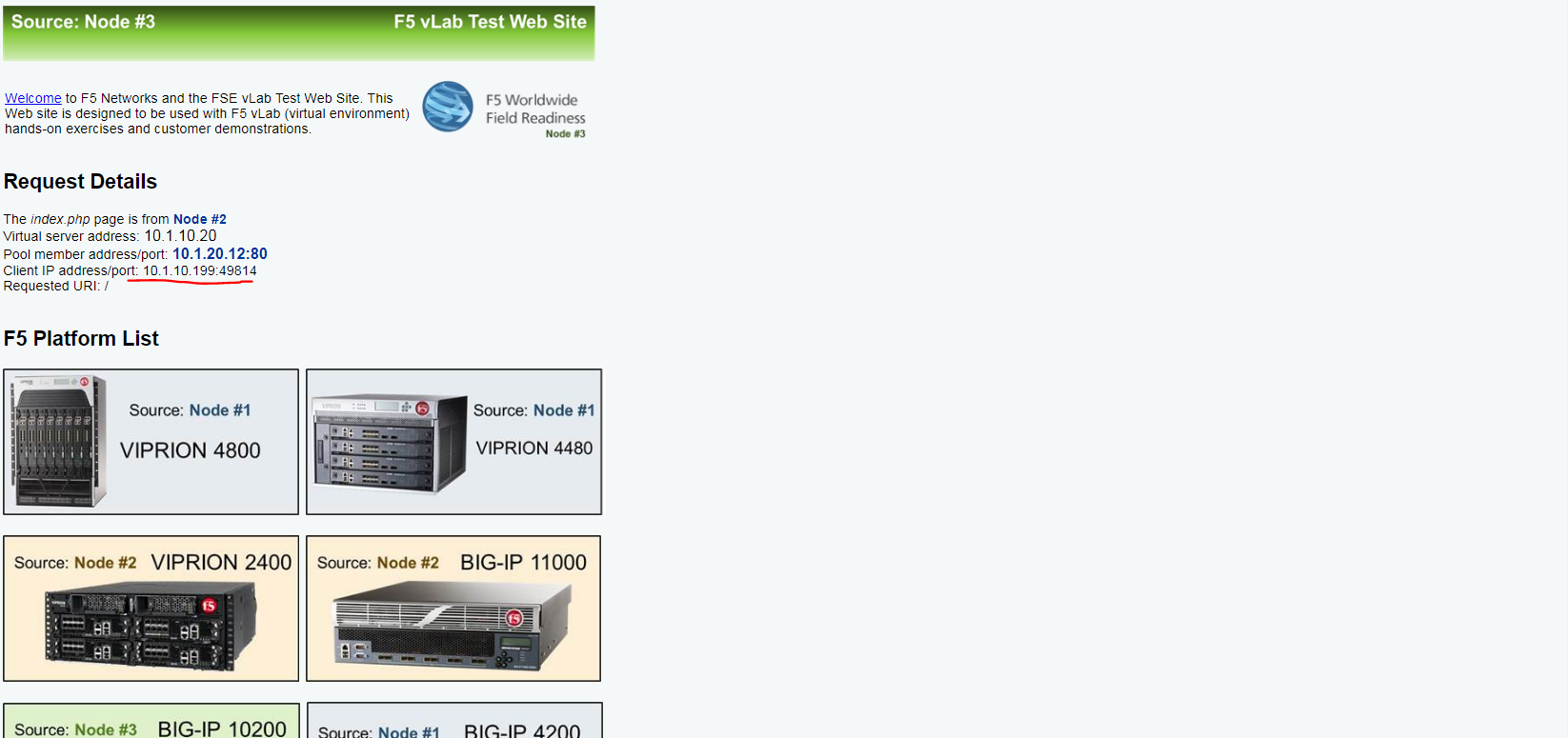

3-1) None으로 체크했을 시

None 설정

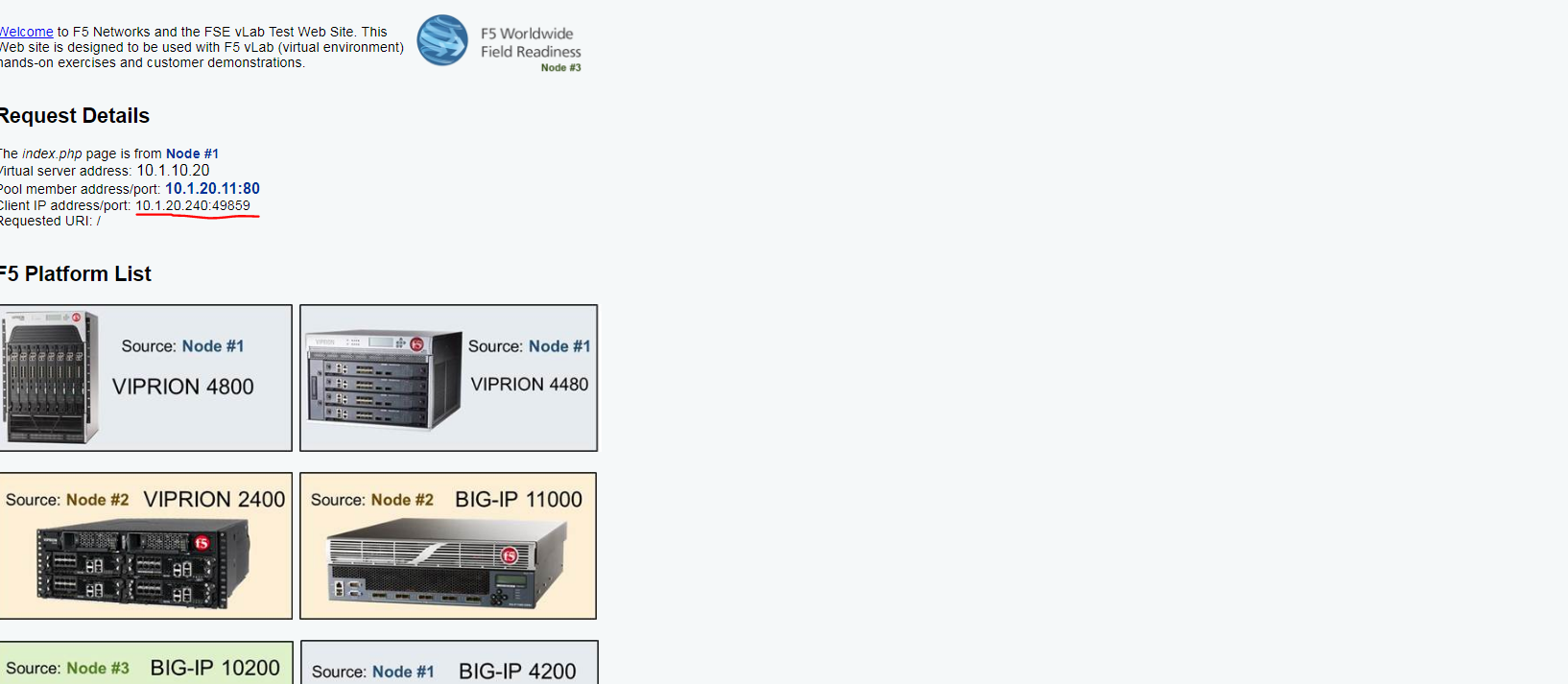

3-2) Auto Map으로 설정 시

Auto Map으로 설정 시



결론 :



SNAT Automap을 구성하지 않으면 Pool Member는 클라이언트의 실제 IP 주소를 소스 IP 주소로 인식합니다.

SNAT Automap을 구성한 경우 Pool Member는 BIG-IP 시스템의 내부 자체 IP 주소를 소스 IP 주소로 인식합니다.



Task 5 - TMSH를 사용하여 기본 Pool 및 Virtual Server 생성



1) Command를 복사하여 붙여 넣었으나 설명란 문법 오류로 실행 불가했습니다.
